一、锅炉原理

冷凝一体式燃气蒸汽锅炉的工作原理就是通过一定的装置将锅炉燃烧后排放的热烟气(一般在140℃左右)中的能量进行回收，经回收后的排烟温度只有60℃左右，这样热效率大概提高了10%左右，自然就节约了大约10%的燃气，同时在能量回收过程中，还能够降低有害气体的排放，减少环境污染。锅炉配备有完善的全自动控制装置和安全保护装置，实现水位自动控制及危低水位报警、停炉；蒸汽压力自动控制及超压报警；锅炉自动点火、燃烧器火力自动调节和熄火保护，保证锅炉的安全运行。

该产品的燃料为油或气。燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧，高温烟气由燃烬室转弯180°进入第二回程，然后在前烟箱处转弯180°进入第三回程，再通过冷凝器进行烟气的再利用，最后通过烟囱排入大气。

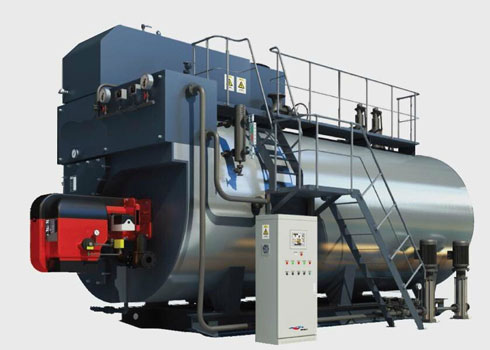

（1）、冷凝一体式燃气蒸汽锅炉由受压本体、底座、包装及保温、平台扶梯、仪表阀门及附件、前烟箱、后烟箱、冷凝器和电控系统等部分组成。

（2）、锅炉本体在总体结构上采用下置炉胆，烟管和炉胆左右对称布置的形式，锅筒由和前、后管板组焊而成。第一回程为波形炉胆，它由两节波形炉胆和两节锥形炉胆组焊而成。采用波形炉胆结构既增加了传热面积，增加了炉胆的刚性，也满足了炉胆受热后的自由膨胀；燃烬室由平直炉胆和内前、内后管板组焊而成。采用湿背形式，避免了高温烟气对后烟箱的直接冲刷，提高了锅炉运行的可靠性；第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而可减少受热面积，使锅炉结构紧凑，节省钢材。第三回程由光烟管构成。前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该形式整体性好，美观、大方，检修时开启也很轻便，其中锅炉最主要的是在烟气尾部增加了冷凝器，使锅炉热效率更高、更节能，冷凝一体式燃气蒸汽锅炉的设计，使燃气锅炉发生了翻天覆地的变化。

（3）、冷凝一体式燃气蒸汽锅炉，要求使用燃料为轻油（重油）和天然气等燃料，轻油（重油）低位发热量不低于42.9MJ/kg；天然气低位发热量不低于35.4MJ/Nm3。
