天然气蒸汽锅炉以及电蒸汽锅炉介绍

(一），天然气蒸汽锅炉介绍：

锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或有机热载体。

锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。

锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。

提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。

（二）,蒸汽锅炉定义

蒸汽锅炉指的是把水加热到一定参数并生产高温蒸汽的工业锅炉，水在锅筒中受热变成蒸气，火在炉膛中发出热量，就是蒸气锅炉的原理。蒸汽锅炉属于特种设备，该锅炉的设计、加工、制造、安装及使用都必须接受技术监督部门的监管，用户只有取得锅炉使用证，才能使用蒸汽锅炉。

蒸汽锅炉按照燃料（电、油、气）可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉三种；按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉，中小型蒸汽锅炉多为单、双回程的立式结构，大型蒸汽锅炉多为三回程的卧式结构。

（三），蒸汽锅炉工作原理 ：

加热设备（燃烧器）释放热量，先通过辐射传热被水冷壁吸收，水冷壁的水沸腾汽化，产生大量蒸汽进入汽包进行汽水分离（直流炉除外），分离出的饱和蒸汽进入过热器，通过辐射、对流方式继续吸收炉膛顶部和水平烟道、尾部烟道的烟气热量，并使过热蒸汽达到所要求的工作温度。发电用锅炉通常还设置有再热器，是用来加热经过高压缸做功后的蒸汽的，再热器出来的再热蒸汽再去中、低压缸继续做功发电。

（四），蒸汽锅炉分类 ：

蒸汽锅炉按照燃料可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉等；按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉，小型蒸汽锅炉多为单、双回程的立式结构，大型蒸汽锅炉多为三回程的卧式结构。

蒸汽锅炉立式双回程结构

立式燃油燃气蒸汽锅炉采用燃烧机下置方式，二回程结构，燃料燃烧充分，锅炉运行稳定；烟管内插有扰流片，减缓排烟速度，增加换热量，锅炉热效率高，降低用户使用成本。

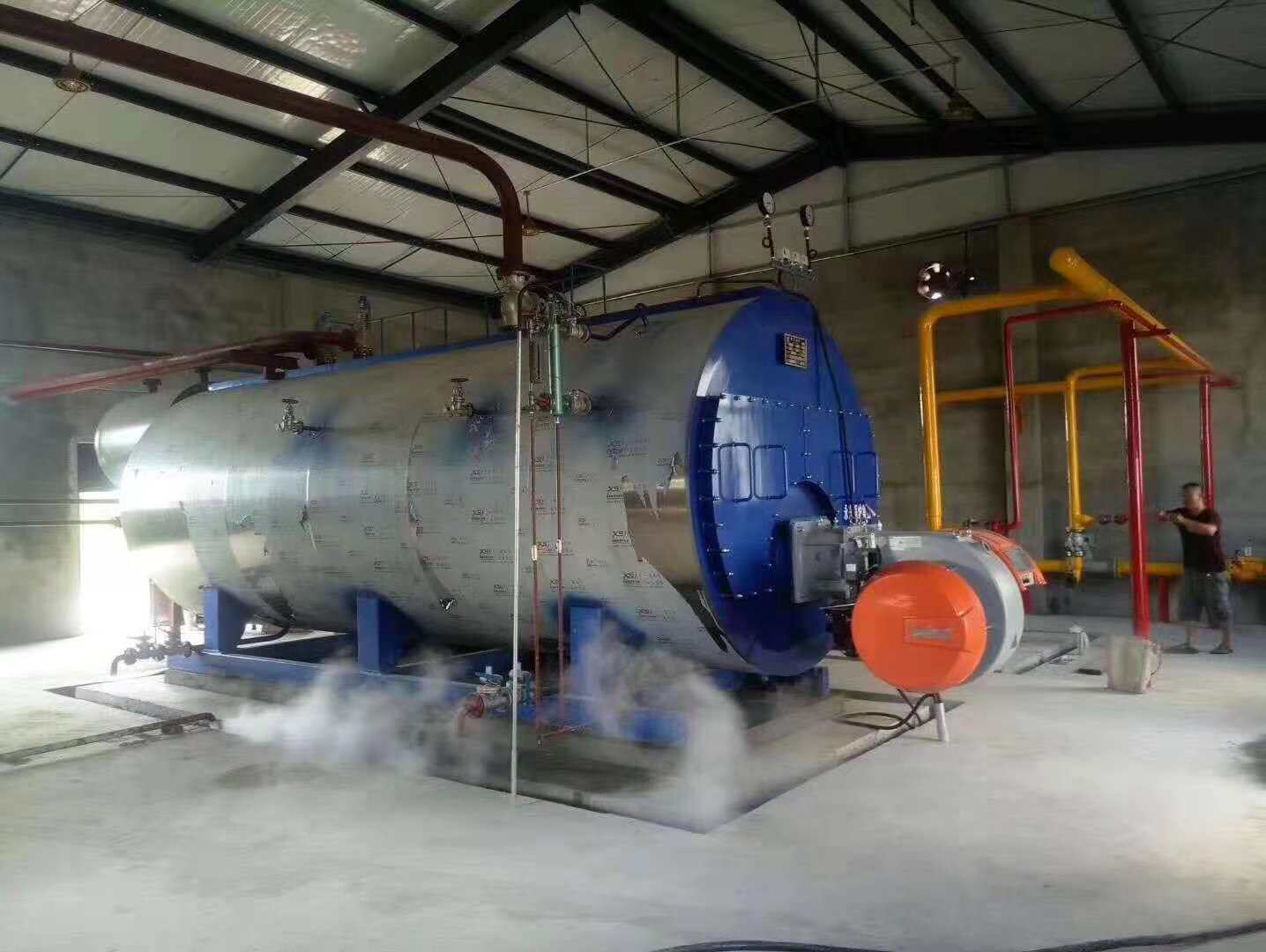

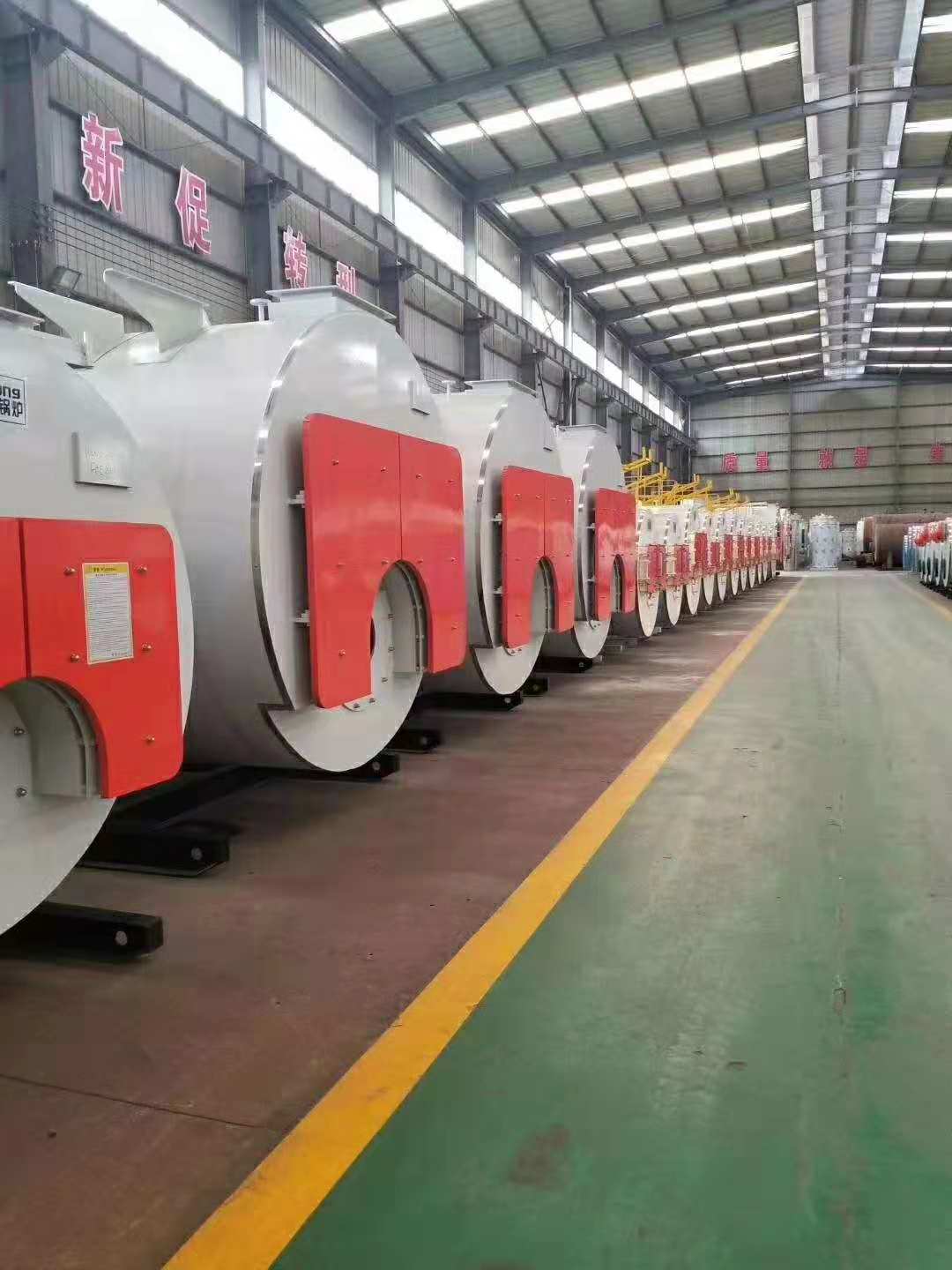

蒸汽锅炉卧式三回程结构

卧式蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构，火焰在大燃烧室内微正压燃烧，完全伸展，燃烧热负荷低，燃烧热效率高，有效地降低了排烟温度，节能降耗，使用经济。波形炉胆和螺纹烟管结构，既提高了锅炉的吸热强度，又满足了换热面受热膨胀的需要，科学合理，经久耐用。

(五），蒸汽锅炉锅炉系列：

蒸汽锅炉HVP系列

HVP系列承压燃油、燃气蒸汽锅炉釆用欧式中心回燃技术（co.188)，保证燃料高效彻底燃烧，提高 燃烧利用率，节约能源。主要由下列部件组成：锅筒、炉胆、前烟室、烟管、后烟室、燃烧器等组成。锅 炉工作时，首先点燃燃烧器，燃料进入燃烧室，在正压下燃烧，火焰直达炉膛底部，然后高温烟气返回炉 膛前面，经前烟箱进入内置紊流条的烟管管束，最后，经过充分热交换后的低温烟气通过后烟箱到烟气出口。

蒸汽锅炉3G系列

3G系列锅炉本体结构釆用“三回程全湿背”结构。大蒸发面积、改进后的传热表面以及大炉膛直径 保证了高效、低NOx排放及受热面及其它结构件上的低热负荷，而且所有烟气流过的钢制表面均为受热面。锅炉工作时，首先点燃燃烧 器，燃料进入燃烧室，在正压下燃烧，火焰直达炉膛底部，然后高温烟气经第二回内置紊流条的烟管管束 流到前烟箱，最后，经前烟箱进入第三回程管束，经过充分热交换后的低温烟气通过后烟箱到烟气出口。

蒸汽锅炉SZS系列

SZS系列锅炉采用双锅筒布置的D型结构。锅炉整体布置于钢制底盘上，上下两锅筒纵向布置，其间有对流管束，尾部有钢管省煤器。锅炉前墙、后墙、两侧墙和两中间隔 墙都采用膜式水冷壁。炉膛微正压，强化燃烧，提高了换热效率。燃烧器垂直布置在炉膛前墙上。上、下锅筒间的对流管束与锅筒为焊接形式，属于自然循环。水循环为典型的自然循环高可靠性 结构，它具有高度的自补偿、上升下降比例自动分配特性，因而水循环安全可靠。炉膛尺寸又宽又长，炉膛容积很大，炉膛容积 热负荷较低再加上膜式壁结构的炉膛，降低了锅炉的散热损失，从而确保锅炉的蒸发受热面，同时足够的对流管束布置也保证了锅炉的对流受热面积，有效提高锅炉的热效率。

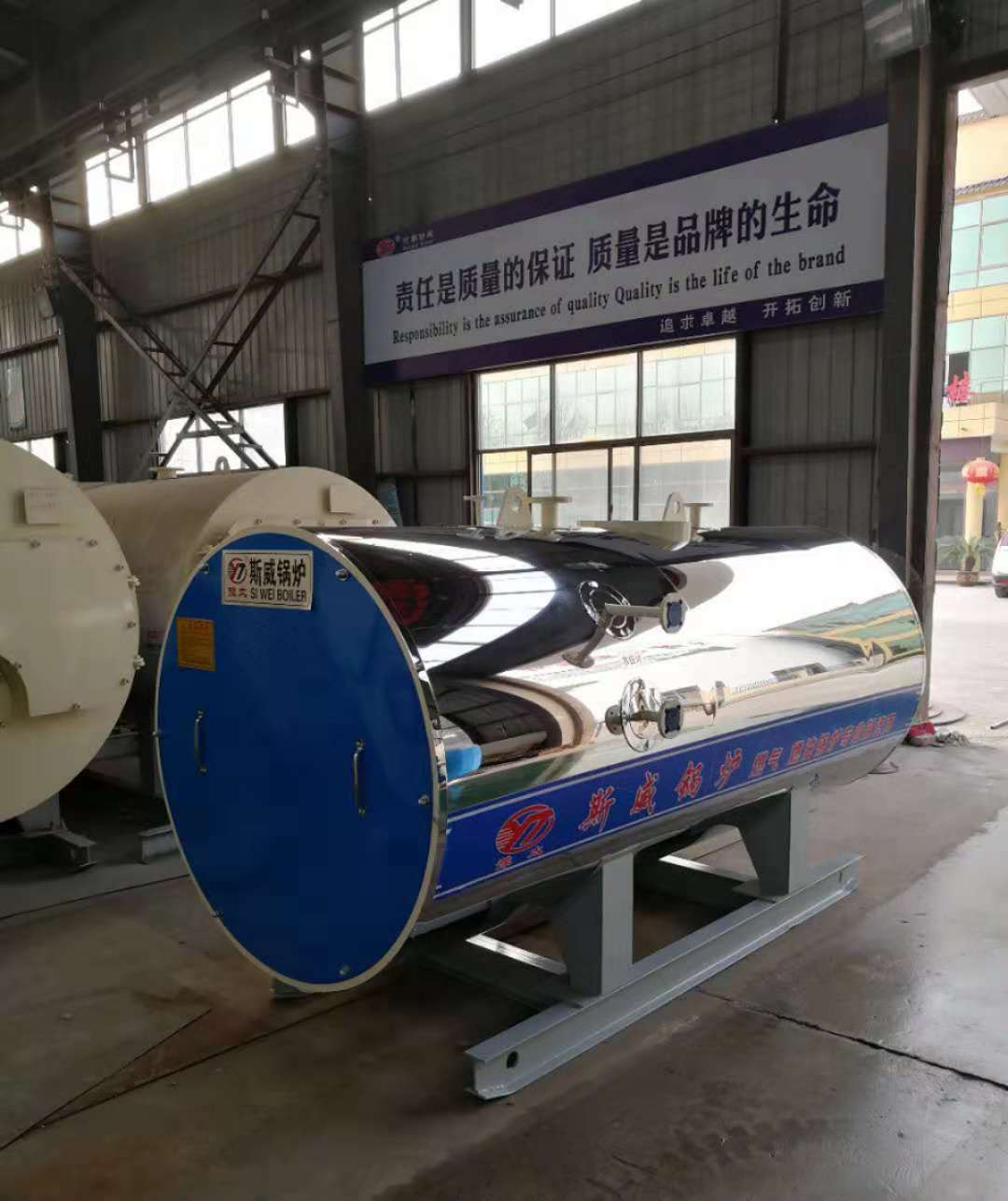

蒸汽锅炉WDR系列

WDR系列电锅炉全套设备占地面积小.不需烟囱、燃料渣堆放场所。产品成套组装出厂，在现场只需接上电源，水管.即可投入 ; 运行.可大大节省基建投资及安装费用。

（六），蒸汽锅炉保护系统 ：

蒸汽锅炉水位保护

蒸汽锅炉配有二台水泵，运行和备用。

锅炉配套一至二只板式水位计，应经常相互比较，发现指示不一致的，须立即校正。水位计应每班进行冲洗，以确定其真实水位。同时还配有电极点水位平衡筒，可以准确的采集水位信号以发出报警或进行给水泵控制。

蒸汽锅炉压力保护

a.蒸汽压力保护

锅炉压力超过额定值时，需进行连锁保护：方法是停炉，燃烧系统停止工作；也可改变火嘴，单段或双段燃烧，亦可调节油量，从而降压，确保锅炉安全运行。

燃油（气）蒸汽锅炉压力保护与水位一样，采用多重保护：

①压力控制器

一般用二个压力控制器，将压力信号转化为电气信号的机电转换装置，它的功能将压力高、低不同的信号输给电气开关，对外线路进行自动控制或连锁保护。

常用压力控制器及电接点压力表，能使蒸汽压力超压报警，达到极限时切断燃烧器；压力控制器根据实际运行压力调节单火或双火燃烧；对于大型燃烧器，可根据压力大小调节燃油量的大小，始终保持压力稳定运行。

②安全阀

安全阀是锅炉保护中的最后一道防线，在锅炉压力超过极限时，根据安全阀设计所配的整定压力，排汽泄压，确保锅炉正常运行。

蒸汽锅炉温度保护

温度保护是锅炉安全运行过程中的重要程序，对于蒸汽锅炉温度的调节及保护尤为重要；同时在热水锅炉超温时达到调节保护作用。锅炉常用的温度保护装置为双金属温度控制器

蒸汽锅炉熄火保护

防止炉膛爆炸事件的发生，燃油（气）锅炉必须设置熄火保护装置，功能是监测炉膛内燃烧情况（包括点火，当点火失败或燃烧中途熄灭时，一般在5秒内重新点火，1秒钟内运行，关闭进油（气）电磁阀，并接通和发出声光报警信号，这时鼓风机继续运转，吹扫炉膛内残余的可燃气体，经过20～30秒钟的吹扫后，自动切断鼓风机及各种辅机电源，锅炉停止运行。）由火焰监测器和控制装置组成。火焰监测器的作用是将控制装置发出火焰存在或中断的信号。

主要使用的是光电倍增管、光敏电阻和光电池，它们都有紫外型或红外型，一种光电转换元件，工作原理将光照辐射的强弱转变成相应的强弱电流。并呈线性状态输出，有时感应电流弱，要通过放大，才能对控制器产生作用。

蒸汽锅炉停电自锁保护

在突发电源中断情况下，锅炉运行立即停炉自锁，若电流恢复通电，随时启动，必须复位解除自锁，才能重新点火启动。

采用进口彩色和单色触摸屏控制系统，运行过程实现全自动化，具有自动补水、缺水、超温、超压、自动断电并报警、漏电保护等安全保护系统。

蒸汽锅炉压火操作方法

锅炉压火前，现实党的降低锅炉负荷，然后根据停炉时间的长短，把煤层加厚(一般不过200毫米)，适当的加快炉排速度，当加厚的煤层至距老毫米老鹰铁(挡渣器)1毫米左右时，停止炉排转动，停止鼓、引风机，适量关小分段送风的调节板挡和烟道挡板，依靠自然通风维持煤的微弱燃烧，然后进行排污，将锅炉水位上升到最高允许水位。如果炉火燃尽煤闸板，可再次开动炉排，将燃煤往蒸汽锅炉的紧急停炉后移动一段距离。当锅炉需要恢复运行时，只要起动引、鼓风机，调整烟、风挡板和分段风室调节挡板的开度，待燃烧正常时调整煤层厚度，开动炉排，即可恢复运行。
