卧式燃生物质有机热载体炉

产品简介: 有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且 不允许火焰直接加热的工艺加热

24小时服务热线: 0371-69933338

产品介绍 性能优势 技术参数 工作原理

有机热载体炉是一种新型的特种锅炉又称导热油炉,具有低压、高温工作特性,其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热,且 不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料,以导热油为 介质,利用热油循环油泵强制介质进行液相循环,将热能输送给用热设备后再返回加热炉重新加热,具有在低的压力下获得高的工作温度,并且能对介质运 行进行高精密控制工作。系统热利用率高,运行维修方便,是一种安全、高效、节能的理想首选供热设备。

性能优势

1、 不同燃料适应性强

燃烧设备与上炉体分开设计,可根据固体燃料的不同性质单独设计炉膛结构;

2、 炉排结构多样性

本结构炉排有固定及活动两种形式,根据燃料性质可采用人工或机械上料。

3、 大直径燃烧室

锅炉燃烧室由立式大直径圆盘管组成,盘管结构有串联或并联,燃料燃烧空间足,燃烧完全,热效率高。

4、 最佳盘管设计

炉体内、外螺旋盘管采用多头、小管径钢管制成,盘管的热膨胀性能好、应力低、安全可靠。

5、最佳流程设计

烟气三回程,介质流经内、外盘管,流速均匀,运行安全、稳定。

6、 出力充足 受热面布置合理,面积大、传热效果好,效率高,出力稳定、充足。

7、自动控制措施完善 出油温度控制精确,介质温度、压力及超烟温设置多重控制保护,确保运行安全可靠。

8、自动控制水平领先 锅炉控制器采用西门子/德力西电气元件,性能可靠。


技术参数

型号YLL-700MAYLL-1000MAYLL-1200MAYLL-1400MAYLL-1800MAYLL-2400MAYLL-3000MAYLL-3500MA
额定热功率(kw)7001000120014001800240030003500
热效率(%)8585858585858585
设计压力(Mpa)1.11.11.11.11.11.11.11.1
工作压力(Mpa)0.80.80.80.80.80.80.80.8
最高工作温度(C)<350<350<350<350<350<350<350<350
炉内容油量(m3/h)0.60.81.01.21.62.12.53.0
循环油量(m3/h)60100100100100160160200
配管连接口径(DN)100125125125150150150200
外形 尺寸L(mm)48304830530056505650600060006200
W(mm)25002500262026502700270028002800
H(mm)55005500570060006400640065006500
参考重量(t)17.518192022252630

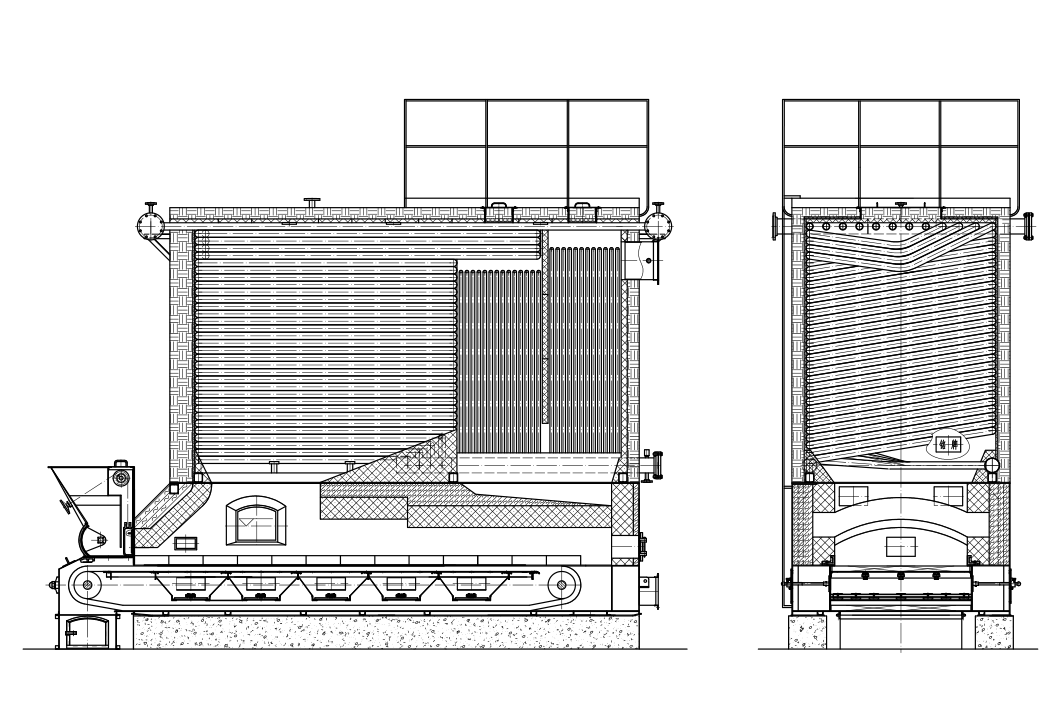

工作原理
