天燃气锅炉竟然有这些控制要素

分类：新闻动态 /发布时间：2019-03-14 15:44:45 /浏览次数：700 /

导读：天然气锅炉一，天然气锅炉运行时序 1.前吹扫：这是为了安全起见，怕气阀出现泄漏情况，若不进行前吹扫，锅炉一启动就点火，这是非常危险的。 2.检漏：检查电磁阀的气密性是否良

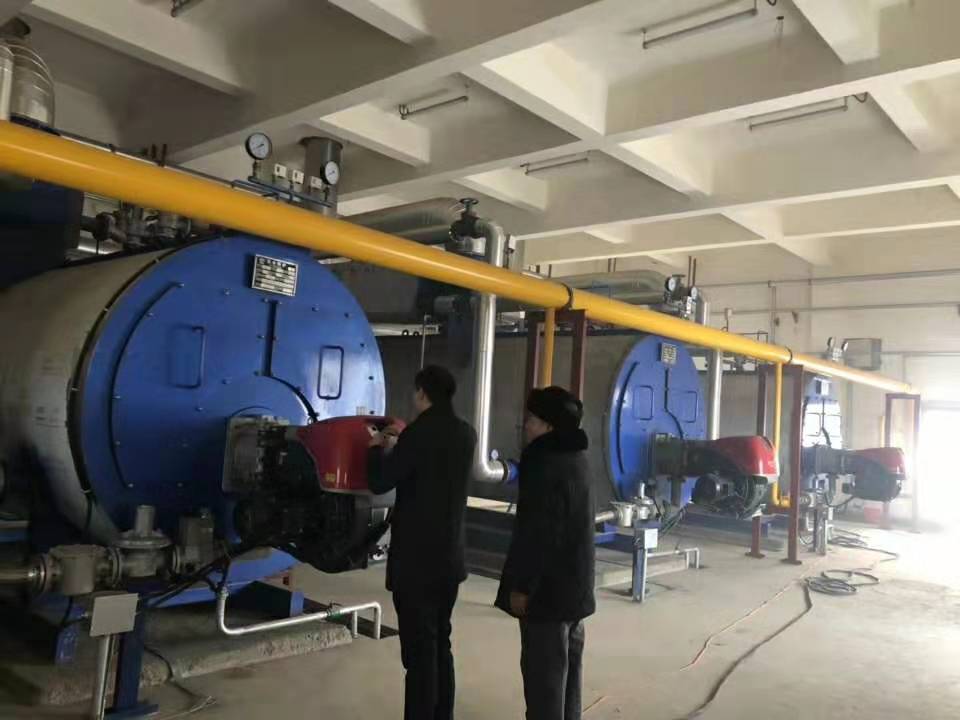

天然气锅炉

一，天然气锅炉运行时序

1.前吹扫：这是为了安全起见，怕气阀出现泄漏情况，若不进行前吹扫，锅炉一启动就点火，这是非常危险的。

2.检漏：检查电磁阀的气密性是否良好

3.压力：燃气压力是否正常、空气压力是否正常

4.点火：电弧在点火电极间建立，燃气供至喷嘴，主火焰点燃。

5.正常燃烧：正常燃烧控制方式有以下两种方式

分段式(通常有两段火控制方式和三段火控制方式)

比例调节式：通过PLC或比调仪来实现燃气与空气的混合燃烧比例

6.停炉：燃烧器停止运行，锅炉设备停止。

7.后吹扫：有效的后吹扫。

二，天然气锅炉启动条件

内部：循环泵正常开启

外部：给水泵正常开启、锅炉水位正常。

三，天然气锅炉燃烧过程的保护

1.级别：报警和停炉

2.缺水保护：低于下限(L)，则报警;低于下下限(LL)，则停炉保护;

3.回水温度偏低：低于下限(L)，则报警;

4.温度传感器故障：温度传感器故障报警;

5.燃烧器、风机故障：锅炉停炉保护;

四，锅炉控制系统逻辑结构

通常有采DCS与分布式的控制结构或PLC独立分布控制。二者的区别：

一是DCS与PLC本身的区别：

DCS的控制核心有冗余(即双CPU)，而PLC只有单独的CPU;

DCS系统I/O模块支持热拔插，而PLC不支持热拔插;

二是控制系统构架不同：在DCS与分布式的控制结构中，整个DCS控制整个锅炉系统，DCS的CPU、电源、通讯等模块都是有冗余设置的，它们相互之间可以在S级的时间内切换，简而言之即集中控制，统一监控;而PLC独立分布控制结构中，每一个PLC单独控制一台锅炉，若其中一台锅炉出现问题可以启动另一台锅炉，有时间处理出现问题的锅炉，而不影响整个供热系统的运行，简而言之即分布控制，集中监控。

以上两个控制系统结构实质上没有大的区别，可以根据具体的情况选择，我公司现在采用的是由ABB PLC构建的PLC独立分布控制系统。

五，天然气锅炉控制系统与维护

传感器故障：对一个控制系统来说，传感器是系统稳定的关键，工业现场出问题多数都是传感器的问题。

接线错误：接线错误是由于人的因素产生的系统故障。

信号之间的干扰：要注意信号线必须有屏蔽线缆，动力线要与信号线分离，各种燃气锅炉电源也要采取相应的隔离措施(eg:变频器电源与信号源电源的隔离)。

接地问题：接地要统一。
