蒸汽锅炉热水锅炉的保护装置与自控装置

分类：斯威新闻 /发布时间：2018-04-02 12:51:09 /浏览次数：424 /

导读：锅炉的自控装置与保护装置是锅炉的重要组成部分，对锅炉的安全运行起十分重要的作用，它的作用主要有三点，（1）当被控对象的变化超过给定范围之后，具有限制报警作用。（

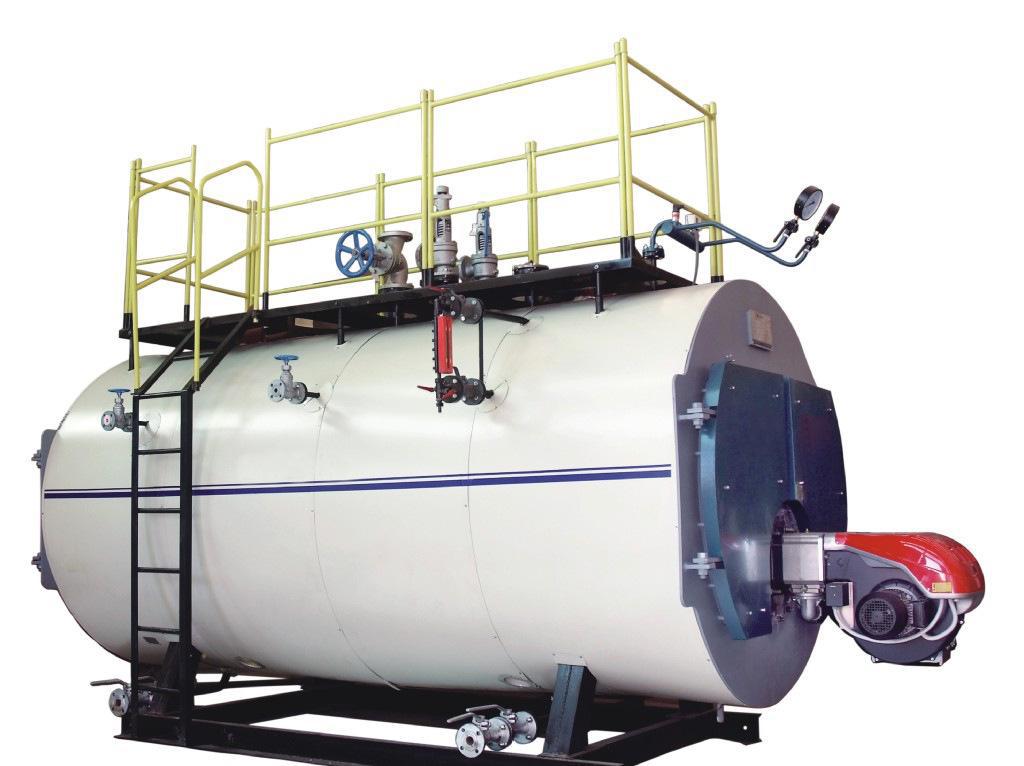

锅炉的自控装置与保护装置是锅炉的重要组成部分，对锅炉的安全运行起十分重要的作用，它的作用主要有三点，

（1）当被控对象的变化超过给定范围之后，具有限制报警作用。

（2）当锅炉出现异常情况或操作失误时，具有连锁保护作用。

（3）当锅炉正常工作时，具有控制（或测量，指示）作用。

锅炉的自控保护装置，其类型有多种分法，而从上述作用三点出发，亦可分为警报，连锁保护和自控三个系统。

一，锅炉的报警系统

锅炉的报警系统是水位，压力和温度的传感器与声光讯号装置相互串联而组成的一个电路系统。当水位，压力和温度处于极限位置时，指示灯将通过亮或灭，闪烁或颜色区别来显示相应的状态，而音响信号装置则通过发声达到报警的目的。

二，水位警报系统

为了保持锅炉水位正常，防止发生缺水和满水事故，对蒸发量大于等于2t/h的锅炉，除装设水位表外，还应装设高低水位报警和低水位连锁装置。其动作水位是：当锅炉水位高于正常波动水位上线时，高水位报警，当锅炉水位低于正常波动水位下线时，低水位报警，当锅炉接近最低安全水位时低水位连锁，造成立即停炉。

水位报警器是利用锅简和传感器内水位同时升降而造成传感器浮球相应升降，或者利用锅水能够导电的原理而制成，它有安装在锅简内和过锅简外两种。前者因检修困难，现在已较少应用，后者常用的磁钢（铁）式，电感式，波纹管式，和电极式水位传感器四种。

（1）磁钢（铁）式水位传感器磁铁式水位传感器也称浮子式水位传感器，主要有永磁钢组，浮球，三组水银开关和调整箱组件等部分能组成。当锅简内的水位发生变化时，浮球也随之变化，从而带动他永磁钢组上升或下降，将高，低水位或极限低水位开关接通，发出警报，为了提高水位传感器的灵敏度和使用寿命，有的单位使用干簧取代水印开关，收到了较好的效果。

磁钢式水位控制具有效率高，结构简单无需调节仪表转换信号直接带动水泵工作的特点。但是磁钢工作温度不能超过185℃，否则磁性将直线下降，导致工作失灵，因此，该装置一般应用于工作压力小于1.0MPa的锅炉，大于1.0MPa工作压力的锅炉则采用其他类型的水位控制装置。

（2）电感式水位传感器

它有浮球及连杆，铁芯，线圈和浮筒等组成，由于传感器内水位与锅炉水位保持同步变化，和浮球连接在一起的铁芯在电感线圈中的位置也将会随水位的变化而变化，从而引起线圈电感量的变化，通过调节器即可检测出电感的变化量，间接的测出水位目的。

（3）波纹管式传感器

它有简体，浮球和连杆，波纹管，水印开关等零件组成，简体是斜腔开了口的容器，浮球在腔体内的一端，斜向连接一个连杆，连杆的另一端固定在斜腔上部的波纹管的端部，波纹管由于水银开关固定在一起，
